Bondek Floor Deck, Metode Pemasangan, Kekurangan dan Kelebihan

konstruksi baja bali

Bondek Floor Deck

Bondek juga disebut sebagai floor deck merupakan merupakan bahan penulangan positif satu arah pada lantai beton bangunan bertingkat.

Lembaran panel berbentuk plat gelombang ini dibuat dari baja struktur dengan tebal 0,75mm dan 1,00mm yang digalvanis secara merata.

Bondek juga berfungsi sebagai bekisting tetap dan langit-langit ruangan bangunan. Dapat dipasang sesuai panjang yang dibutuhkan. Untuk memudahkan dalam pemasangan dan pengangkutan dianjurkan panjang maksimum 12.00 meter.

Proses Pemasangan Bondek

Dalam proses pemasangan bondek ini memiliki beberapa pedoman atau acuan yang perlu diperhatikan, pedoman-pedoman.



⦁ Floor deck dapat dipasang diatas tumpuan Portal konstruksi Baja, Portal konstruksi Beton, Konstruksi pas. Batu bata.

⦁ Panjang floor deck yang dipesan minimal harus dapat menutup 2 bangunan dan mengingat panjang dek yang dapat dipasang dengan mencapai 12 m maka sebaiknya dapat menutup jarak bentang seefisien mungkin.

⦁ Sambungan di antara 2 panjang panel krisdek diusahakan seminimal mungkin.

⦁ Pada waktu beton masih basah, panel dek berfungsi sebagai begisting yang aman, meskipun demikian harus dihindari pemutusan beban dan dianjurkan pula menggunakan papan untuk lintasan pekerja.

Metode Pemasangan

Panel harus segera dipakukan/dimatikan setelah pemasangan selesai untuk menghindari terjadinya pergeseran yang diakibatkan beban yang bekerja pada konstruksi bangunan, pada umumnya diletakan minimum 5 cm bibir balok baja atau 2.5 cm pada balok beton.

konstruksi baja bali

Pada saat pelaksanaan harus dihindari adanya pemusatan beban seperti tumpukan beton cor. Sebaiknya bagian yang memikul beban / dalam letak berat dicor lebih dahulu dan disarankan gunakan balok kayu sebagai lintasan jalan pekerja.

sewa mobil crane kontraktor bangunan di bali

Pemasangan pada Batok Beton

Panel Floordeck dapat dipasang sebagai benteng menerus/bentang tunggal.

Dalam posisi sebagai bentang tunggal maka balok/dinding pemikul dicor bersamaan dengan Floordeck yang diletakan diatas bekisting kayu dan dimatikan dengan angkur yang telah dipasang lebih dahulu.

Pada posisi bentang menerus maka panel-panel Floordeck dilubangi dan angkur masuk dibengkokan kemudian siap dicor menjadi satu dengan balok-balok pemikul.

ulangan negative diatas balok pemikul tetap diperlukan.

Angkur pengikat panel Floordeck akan berfungsi juga sebagai penahan geser, bila balok-balok pemikul tengah diperhitungkan sebagai balok T dan balok tepi sebagai balok L.

Dalam hal ini luas penampang angkur harus diperhitungkan berdasarkan diagram gaya lintang.

konstruksi baja berat

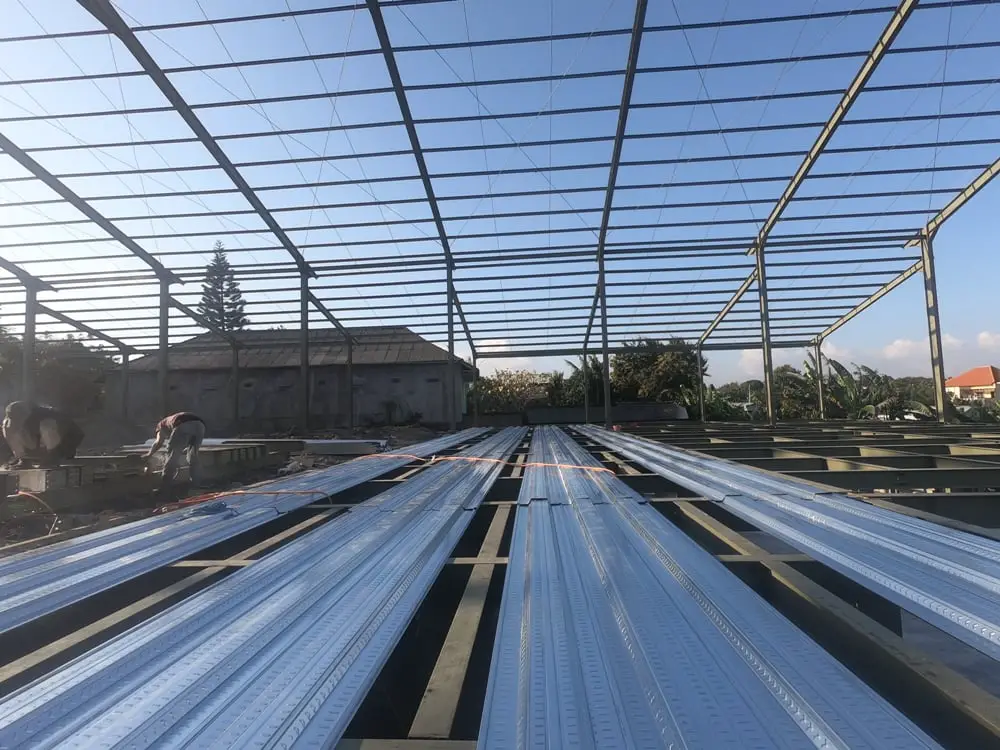

Pemasangan Pada Baja

Panel Floordeck dipasang setelah rangka atap baja selesai didirikan, dilot dan di waterpass.

Panel biasanya dipasang sebagai bentang menerus/bentang tunggal pada balok pemikul dengan menggunakan pengikat las listrik atau paku yang ditembakan.

Bila menggunakan las, panel Floordeck pada bagian ujung-ujungnya dilas dibagian rata kaki rusuk-rusuk panel dengan diameter spot weld minim 1 cm.

Pada balok pemikul tengah, panel dilas pada bagian rata kaki rusuk betina disetiap lembar panel.

Kawat las yang digunakan haruslah kawat las bermutu tinggi, berukuran 3.25 mm dari baja cellulose AC atau DC, dan pengelasan dilakukan dari atas ke bawah.

Bila menggunakan paku yang ditembakan atau paku keling biasa, dapat dipakai paku yang berukuran diameter +/- 4mm dan panjang yang cocok sebagai penganti setiap spot weld.



konstruksi baja bali

Tiang Penyangga

Panel Floordeck dipasang setelah rangka atap baja selesai didirikan, dilot dan di waterpass.

Untuk bentang besar, tiang penyangga diperlukan untuk meniadakan lendutan panel. Floordeck pada waktu beton masih basah.

Tiang penyanga harus cukup kuat dan mempunyai daya dukung yang cukup agar tidak terjadi penurunan

 Hubungan langsung antara Floordeck dengan balok kayu mudah/basah harus dihindari untuk mencegah timbulnya noda halus pada dasar Floordeck.

Tergantung dari bahan dan keadaan pemeliharaan beton sesudah dicor, biasanya tiang penyangga sementara dapat dicabut/dilepas setelah beton berumur 7 sampai 14 hari.

Pembebanan penuh dengan rencana baru dapat diberikan setelah beton berumur28 hari, dimana kekuatan beton telah tercapai.

konstruksi baja bali

Tulangan Susut

Untuk semua jenis pelat, disarankan memakai tulangan susut yang berfungsi selain untuk mengatasi perubahan temperature, juga untuk menyebarkan pembebanan.

Tulangan minimum diletakan 2 cm dibawah permukaan atas beton Wiremesh ini harus menutup seluruh permukaan pelat dan sesuai dengan ketentuan pabrik pembuatnya, untuk memperoleh kekuatan dalam 2 arah.

Untuk pelat-pelat beton khusus yang kedap air dan pelat – pelat luar yang berhubungan langsung dengan sinar matahari diperlukan tulangan susut yang lebih berat.



konstruksi baja di bali

ANGKUR

Untuk semua jenis pelat, disarankan memakai tulangan susut yang berfungsi selain untuk mengatasi perubahan temperature, juga untuk menyebarkan pembebanan.

Pemasangan Dengan Cara Mengelas Studbolts

Pemasangan Floordeck dengan sistem ini tidak tergantung pada pemasangan studs.

Harus dilakukan pengelasan.

Panjang Floordeck bisa mencapai max 12 m.

Tidak memerlukan pemasangan end stop.

Pemasangan Dengan Mengunakan Power Gun.

Pemasangan Floordeck dengan sistem ini tidak tergantung pada pemasangan studs.

Tidak memerlukan pengelasan.

Panjang Floordeck bisa mencapai max 12 m.

Tidak memerlukan pemasangan end stop.

Pemasangan Pada Floordeck Diatas Balok Baja Yang Telah Dipasang Studbolts

Pemasangan Floordeck dengan sistem ini sangat tergantung pada pemasangan studs.

Panjang Floordeck tergantung pada jarak studs antar balok.

Diperlukan Foam closer atau ends stop pada setiap ujung metal deck.

PENGIKATAN DENGAN CARA LAS

⦁ Pada bagian ujung dek,di las cantum berdiameter 10 mm, pada bagian rata sisi-sisi rusuk panel dengan arah pengelasan dari atas ke bawah.

⦁ Pada tumpuan tengah setiap panel dek dilas pada bagian rata sisi rusuk betina. Kawat las yang digunakan harus bermutu tinggi dari jenis baja colulose AC/CD berukuran 3,25 mm

PERSIAPAN PENGECORAN


⦁ Sebelum pengecoran dilakukan penyempurnaan pemasangan dek dengan cara :

⦁ Penutupan lubang rusuk dek pada sisi bidang lantai cor dengan menggunakan pita perekat.

⦁ Penyempurnaan sambungan tumpuan sisi rusuk panel dek sejarak +/- 100cm dengan

alternatif dilas cantum, di rivet dia 5 mm, di sekrup.

⦁ Bila dalam perhitungan diperlukan danya penahan geser, maka penahan geser tersebut dilas/tertanam pada balok tumpuan diantara lembeh rusuk dek. Jrak dari ujung penahan geser ke permukaan beton tidak boleh kurang dari selimut beton (+/- 25 mm) jarak penempatan harus dihitung berdasarkan diagram gaya lintang balok.

⦁ Tulangan sudut agar dapat dicapai pembebanan yang merata serta mengatasi keretakan lantai beton akibat perubahan temperatur disarankan untuk menggunakan tulangan susut Wermesh M-12.

⦁ Tiang Penyangga sementara diperlukan untuk mencegah lendutan pada saat masih basah, tergantung dari keadaan betonnya, biasanya penyangga sementara ini dapat dilepas setelah umur beton mencapai 7 – 14 hari

konstruksi baja

Secara runnut pemasangan bondek ialah sebagai berikut :

  • Untuk melakukan pemasangannya, maka Anda harus memasangnya dengan urut sehingga hasilnya benar, maksimal sekaligus pengerjaannya lebih cepat dan secara otomatis, akan lebih hemat lagi.
  • Cobalah untuk memasang bekisting kolom atau cor kolom sebab walaupun Anda telah menggunakan bondek, namun kolom dak ini harus dan wajib untuk dibuat.
  • Setelah Anda memasang kolom dak, maka langkah berikutnya yang harus Anda lakukan adalah memasang bekisting balok.
  • Pemasangannya harus dilakukan hati-hati dan teliti setelah membuat sehingga tidak ada kesalahan ketika hendak mengecor.
  • Langkah berikutnya yang harus Anda lakukan adalah memasang perancah.
  • Perancah yang dipasang ini adalah perancah lantai dan sering disebut dengan steger.
  • Steger ini tepat dan harus dipasang setelah Anda memasang bekisting kolom dan juga blok.
  • Kelebihan yang Anda peroleh ketika menggunakan bondek ini adalah Anda tidak harus dan tidak perlu memasang steger dengan jumlah yang sangat banyak dan hanya perlu fokus untuk tiang-tiang yang dianggap pokok dari bangunan saja sehingga Anda pun tidak perlu mengeluarkan banyak uang untuk melakukan hal tersebut.
  • Langkah berikutnya yang harus Anda lakukan adalah memasang plat bondek setelah proses sebelumnya Anda lakukan dan jangan memasang plat lantai terlebih dahulu.
  • Dikarenakan besi tulangan bagian bawah telah dieliminasi dan digantikan dengan bondek, maka Anda hanya perlu fokus pada besi tulangan di bagian atas saja dan pasanglah bagian ini setelah langkah sebelumnya.
  • Untuk menghasilan struktur yang sangat kuat, maka Anda harus memasang besi tulangan atas ini tepat diatas bondek dan kebanyakan dari konstruktor lebih memilih untuk memakai besi dengan tipe wiremesh yang memiliki ukuran M8 hingga M10.
  • Setelah Anda memasang komponen yang penting sesuai urutan dan pemasangannya juga benar, maka Anda bisa langsung melakukan cor balok dengan lantai.
  • Namun tidak langsung melakukan pengecoran begitu saja.
  • Anda perlu melakukan survei terlebih dahulu sekaligus mengukur volume atau isi dari pengecoran sehingga Anda bisa memaksimalkan penggunaannya.
  • Setelah itu Anda hanya perlu menunggu selama kurang lebih 28 hingga 30 hari atau satu bulan ketika hendak melakukan pembongkaran pada cetakan atau bekisting sehingga Anda benar-benar mendapatkan beton yang kering dan kokoh.
  • Akan lebih baik jika Anda membeli bondek ini sebelum harga baja naik.
  • Mungkin Anda memiliki rencana untuk melakukan pembangunan sedikit lama namun setidaknya Anda sudah memiliki bondek terlebih dahulu dan tidak perlu khawatir sebab bondek ini akan tahan lama dan tidak akan rusak bila disimpan.
  • Dengan memasang bondek secara baik dan benar sebelum melakukan cor beton readymix, maka Anda akan mendapatkan hasil yang maksimal dalam mengerjakan pembangunan yang tengah direalisasikan tanpa perlu mengeluarkan banyak biaya membeli material lain yang lebih mahal.
  • BONDEK merupakan Produk inovatif dari program GO GREEN yang me-Minimalisir Penebangan kayu dari Hutan yang merupakan Paru-Paru BUMI.

KEKURANGAN BONDEK

  • Bondek ini tidak akan bisa digunakan untuk sisi atau tepi dari gedung sebagai contoh plat kantilever.
  • Diperlukan pengaturan yang sangat baik ketika menggunakannya supaya tidak akan banyak sisa yang terbuang.
  • Seringkali banyak pekerja yang tidak terlalu mampu mengolah ataupun menggunakan bondek sehingga banyak ditemukan sisa dari bondek yang seharusnya masih dapat digunakan dan hal tersebut akan merugikan Anda sebab begitu banyak uang yang keluar percuma untuk bondek ini.
  • Bondek ini sangat berpengaruh dengan harga baja sehingga jika harga baja naik, maka otomatis harga bondek pun meningkat. Maka, dalam penggunannya kita perlu menghitung segi efisiensi sebelum membelinya supaya Anda tidak akan rugi dengan keputusan itu mengingat ini jauh lebih berguna dibandingkan menggunakan ply wood.

KELEBIHAN BONDEK

  • Kita bisa menghemat adanya begisting lantai sebab plat yang terbuat dari bondek akan secara otomatis berfungsi sebagai form work.

  • Besi tulangan yang sering Kita gunakan untuk pembangunan pun akan dieliminasi sebab fungsi bagian bawah ini telah digantikan langsung dengan bondek.

  • Bondek merupakan penemuan yang paling baik di bagian industri pembangunan sebab membuat pekerjaan seseorang jauh lebih cepat, harga yang ditawarkan murah daripada penggunaan plywood sebagai begisting.

  • Apabila menggunakan plywood, maka resiko retak dan keropos tidak mungkin akan dihindarkan lagi.

  • Apabila menggunakan plywood, maka yang harus dilakukan perapihan kembali sehingga hasilnya sangat baik dan juga terlihat kuat.Namun menggunakan bondek dipastikan akan rapi sehingga Anda tidak perlu lagi harus menggunakan teknik merapikannya.

  • Apabila menggunakan kayu, maka akan mudah terbakar dan otomatis cepat merambat ke bagian yang lainnya.

  • Sementara bondek terbuat dari besi baja sehingga terkenal api tidak akan mengalami kebakaran bahkan bondek sangat anti karat terhadap resiko cuaca apapun baik itu panas maupun juga dingin dan bondek ini secara otomatis pun akan tetap bertahan dengan lama tanpa perlu perawatan yang rumit seperti jenis kayu.
